Разбираем iPhone 5

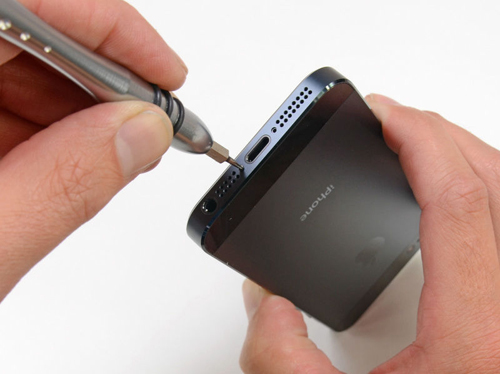

Шлицы двух винтов на нижнем торце — это по-прежнему Pentalobe, но вот

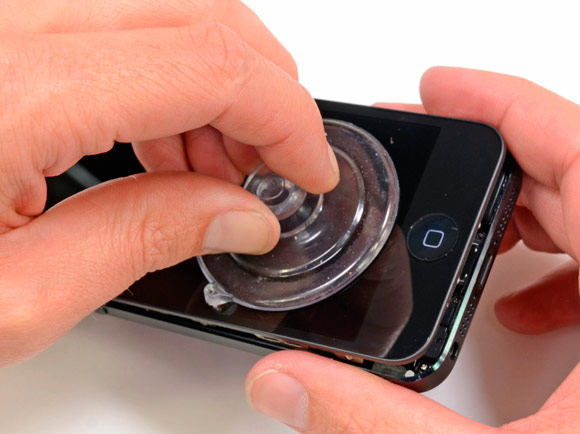

резьба стала немного другой. Когда винты откручены, вы берёте присоску и
снимаете дисплей так же, как если бы это был iPhone 3G или 3GS. iPhone 5
вновь разбирается спереди, а не сзади, как 4 и 4S. Благодаря этому заменить
дисплей стало в разы проще, и уже ходят слухи, что Apple Store прекращают
политику замены всего телефона на восстановленную модель.

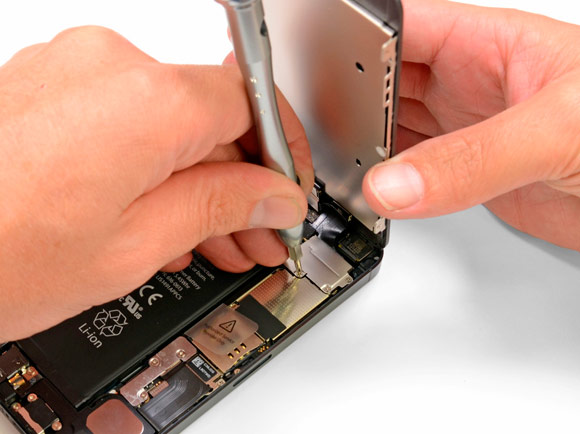

Коннектор дисплея прикручен к материнской плате обычными крестовыми
винтами. Какая добрая Apple.

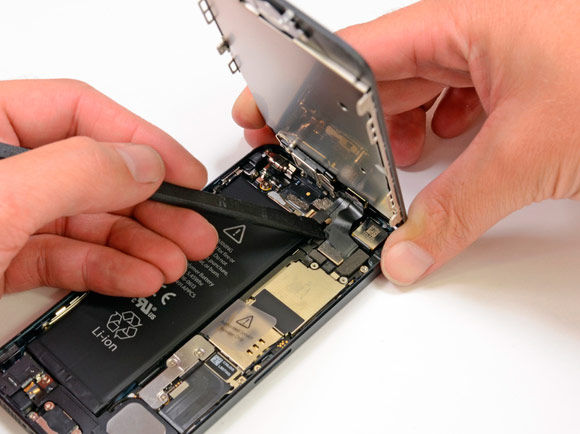

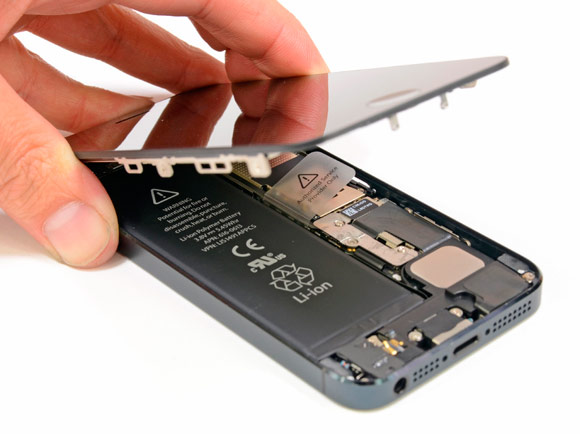

Всё, для снятия дисплея остаётся аккуратно подцепить коннектор
инструментом с плоским наконечником.
iPhone 5 внутри, просим любить, жаловать и стоять в очереди к Apple Store.
Операцию с коннектором нужно повторить для батареи.
Все винты тут по-прежнему крестовые.

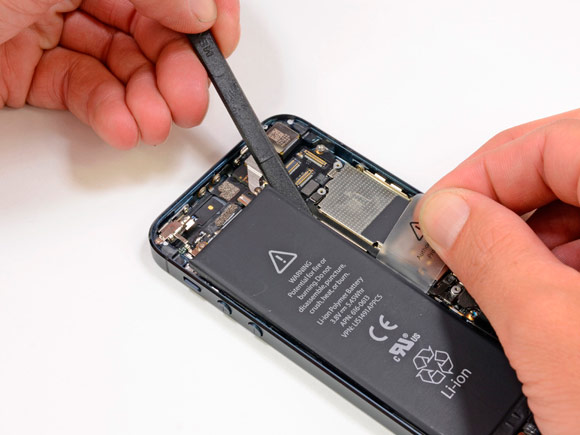

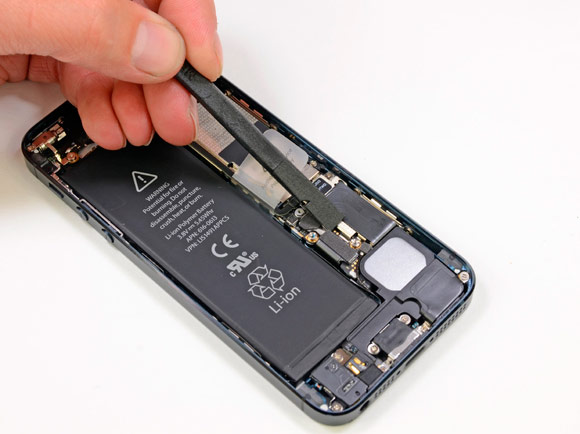

Батарея приклеена к задней части, но, в отличие от MacBook Pro, клей здесь —
не проблема. Подсовываете что-нибудь и аккуратно отклеиваете батарею от днища.
Готово, батарея снята. Дисплей с iPhone 5 снимается так же легко, как с 3G и
3GS, а батерея — ничуть не сложнее, чем с 4 и 4S. Золотая середина.
Батарея произведена компанией Sony на её заводе в Сингапуре. Энергети-
ческая характеристика — 5,45 ватт-час, вольтаж — 3,8 вольт, ёмкость — 1440
миллиампер-час. Все три показателя немного подросли по сравнению с 4S
(5,3 Вт·ч, 3,7 В, 1432 мА·ч).

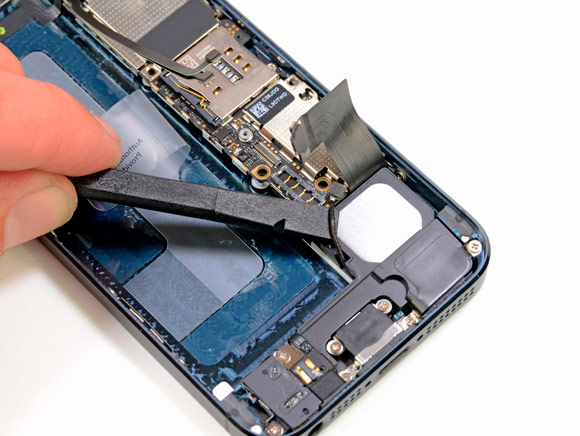

Следующий шаг — материнская плата. От неё поверх блока с разъёмом
Lightning идёт провод одной из антенн, но он легко выдёргивается всё тем же
универсальным инструментом.
Внутри iPhone 5 великое множество чисто контактных соединений, когда
металл прилегает к металлу. Такие соединения упрощают ремонт, но нужно
следить, чтобы ваши руки были чистыми. Результатом попадания любой
малейшей грязи между контактами может стать неработоспособность устройства.
Поскольку корпус тоже сплошь состоит из антенн, то некоторые коннекторы
подсоединены прямо к нему.

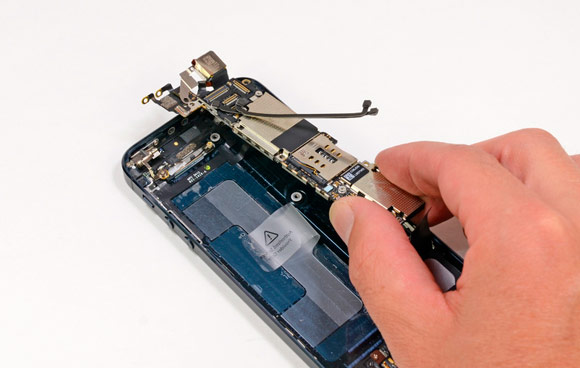

Свободу материнским платам!

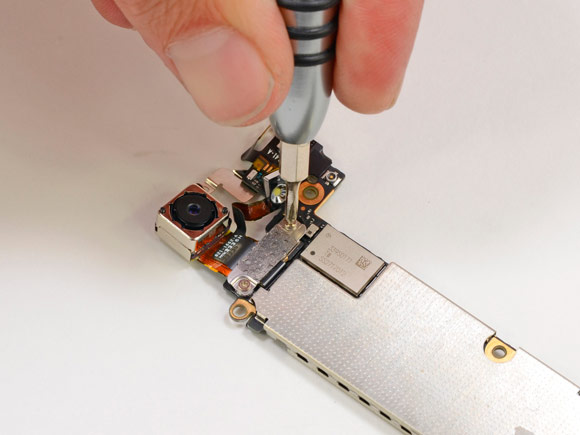

И камерам тоже. Это основной сенсор, 8-мегапиксельный. Мы к нему ещё вернёмся.

Нижняя часть платы:
• Красный — усилитель мощности сигнала GSM/GPRS/EDGE, Skyworks 77352-15;
• Оранжевый — модуль переключения между антеннами SWUA 147 228;
• Жёлтый — усилитель мощности сигнала UMTS, он же дуплексер, Triquint 666083-1229;
• Зелёный — двухдиапазонный LTE-дуплeксер Avago AFEM-7813;
• Синий — усилитель мощности сигнала CDMA, Skyworks 77491-158;
• Фиолетовый — усилитель мощности сигнала LTE, Avago A5613 ACPM-5613;

• Красный — контроллер питания Qualcomm PM8018 RF;
• Оранжевый — контроллер питания Apple 338S1131, производство — компании Dialog;
• Жёлтый — 16-гигабайтный чип флеш-памяти Hynix H2JTDG2MBR;
• Зелёный — многочипный модуль вспомогательной памяти для LTE, Apple 338S1117, производство — Elpida;
• Синий — трёхосный гироскоп STMicroelectronics L3G4200D, как в iPhone 4S и iPad 2;
• Фиолетовый — Wi-Fi-модуль Murata 339S0171.

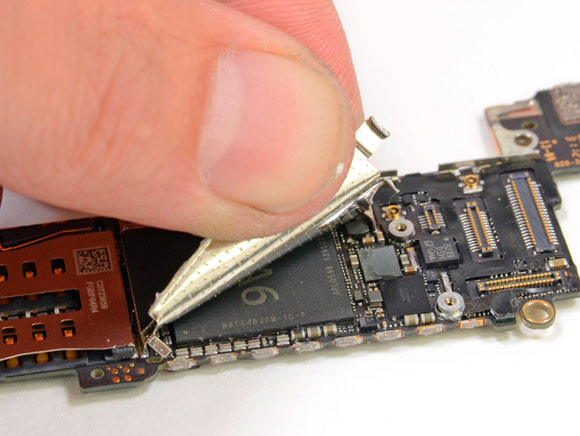

Под очередной тончайшей металлической пластиной скрывается самое любопытное...

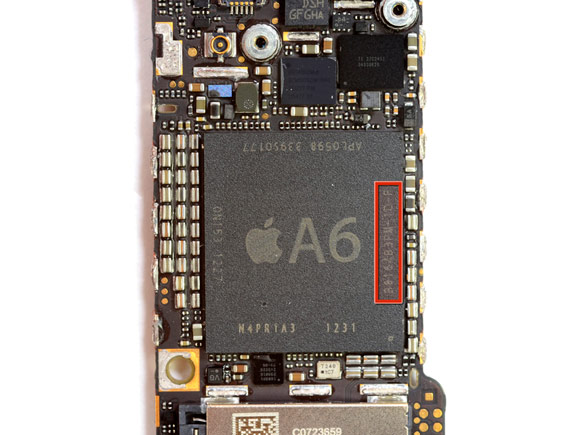

Чип A6 — это первый чип Apple с кастомной схемой ядер на основе
микроахитектуры ARMv7. Маркировка справа указывает на 1-гигабайтный
модуль оперативной памяти от Elpida Memory. Похоже, на благо Apple вновь
трудятся сразу два производителя RAM — Elpida и Samsung.

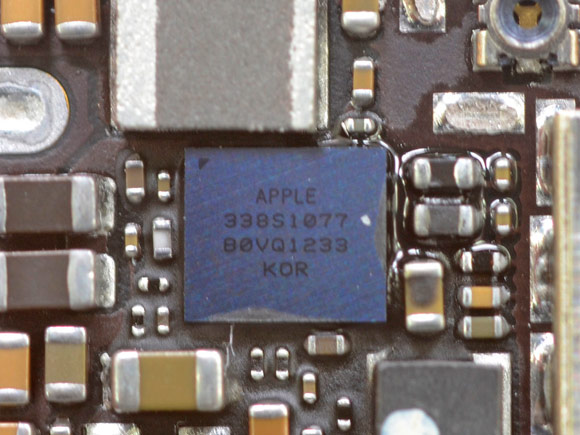

iFixit объясняют принцип работы аппаратного аудиокодека Apple 338S1077 от
Cirrus. Кодек служит конвертером звука из аналогового сигнала в цифровой и
наоборот. Таким образом декодируется звук на вход и на выход.

Верхняя часть платы:
• Красный — трёхосный акселерометр STMicroelectronics LIS331DLH с низким энергопотреблением;
• Оранжевый — однокристальный контроллер сенсорной панели Texas Instruments 27C245I;
• Жёлтый — ещё один контроллер сенсорной панели, Broadcom BCM5976;
• Зелёный — чип Apple A6;
• Синий — хвалёный LTE-модем Qualcomm MDM9615M для передачи как голоса, так и данных;
• Фиолетовый — многополосный трансивер RTR8600, как в... Galaxy S III.

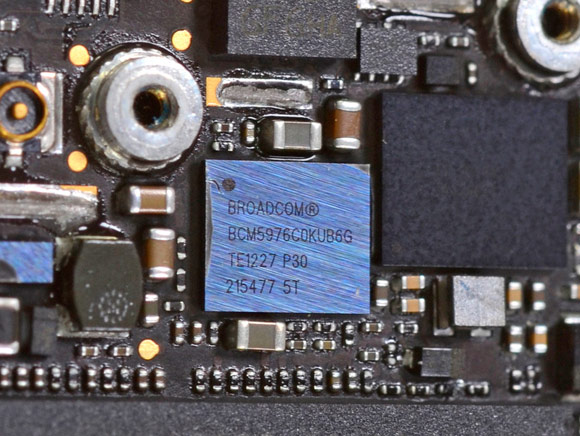

Второй контроллер сенсорной панели (в iPad их тоже два), Broadcom
BCM5976 —точно такой, как в MacBook Air, только там он выполняет
функции контроллера трекпада.

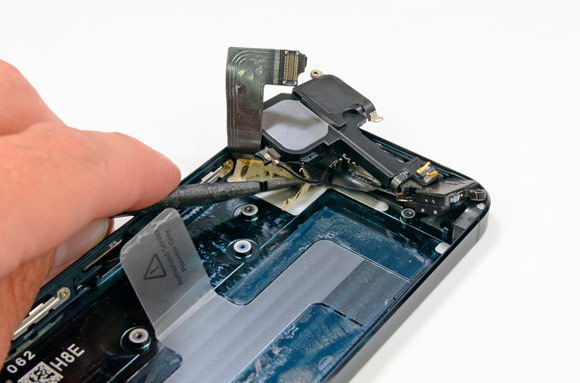

Приклеенный к корпусу шлейф с разъёмом Lightning — это даже не шлейф,
а целый массивный блок. Помимо непосредственно разъёма, на нём располо-
жены: мини-джек, основной динамик, двухдиапазонная (2,4 ГГц и 5 ГГц)
антенна Wi-Fi и один из трёх микрофонов.

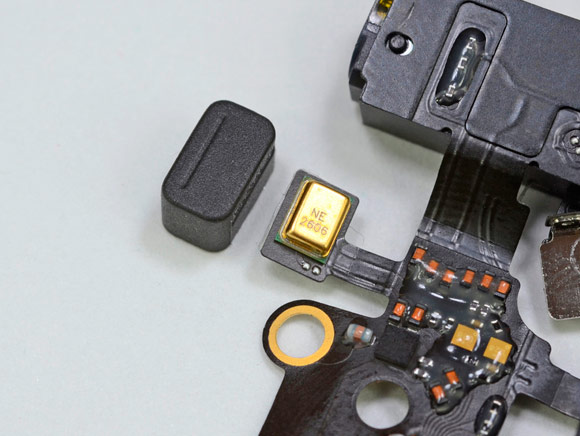

Вот, кстати, сам микрофон.

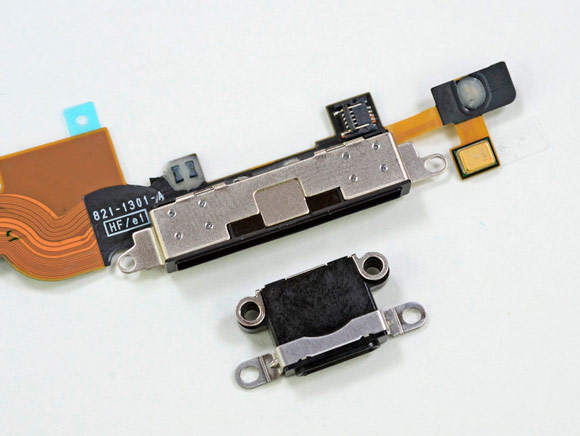

Они наконец-то встретились лицом к лицу, 30-пиновый разъём и Lightning.
Силы не равны.
Смотрите-ка, они не врали, Lightning действительно имеет восемь контактов.
Новый разъём — «полностью цифровой», поэтому для пресловутого
видео-выхода кабель придётся оснастить преобразователем из цифрового
сигнала в аналоговый. Такой кабель будет стоить недёшево...

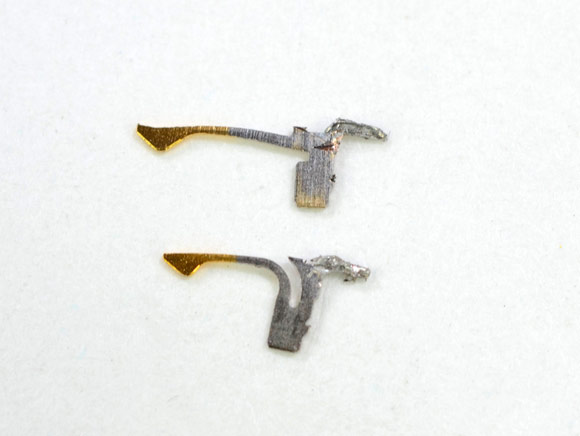

Штекер удерживается внутри разъёма как боковыми фиксаторами...
...так и самими контактами! И фиксаторы, и контакты подпружинены, так что
штекер можно вынуть лишь с некоторым усилием.

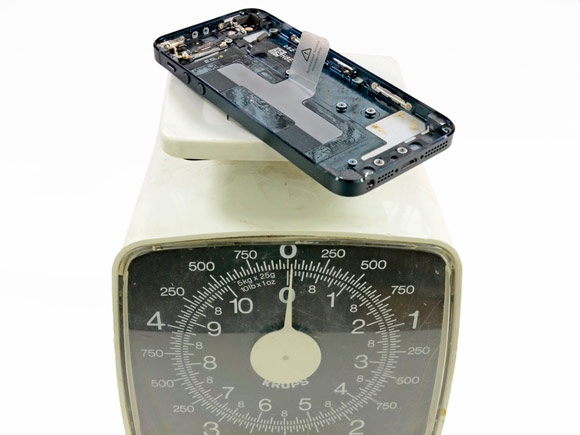

iPhone 5 необыкновенно лёгок. Порядком опустевший корпус из металла весит
ненамного больше, чем одна только стеклянная панель от iPhone 4S.
Не спрашивайте про весы.

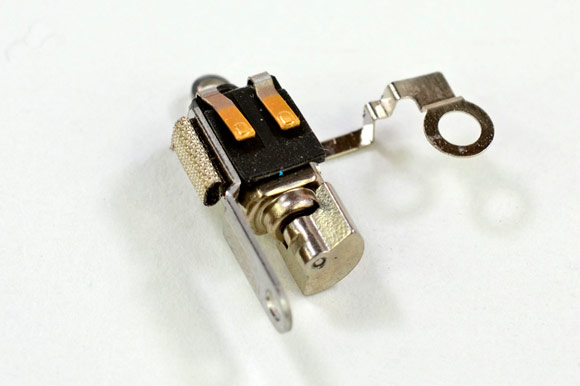

Перед нами вибромотор, выполненный по аналогии с... GSM-версией iPhone 4.
В CDMA-версию, а также в 4S ставили так называемый линейно-осциллирую-
щий мотор, более совершенный, нежели этот.

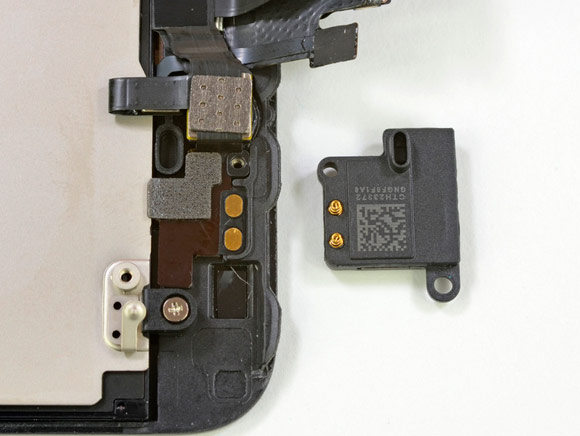

Голосовой динамик в два счёта откручивается от дисплея, чего нельзя было
сказать про его аналог из 4S. iFixit вместе со всеми умельцами мира ликуют.

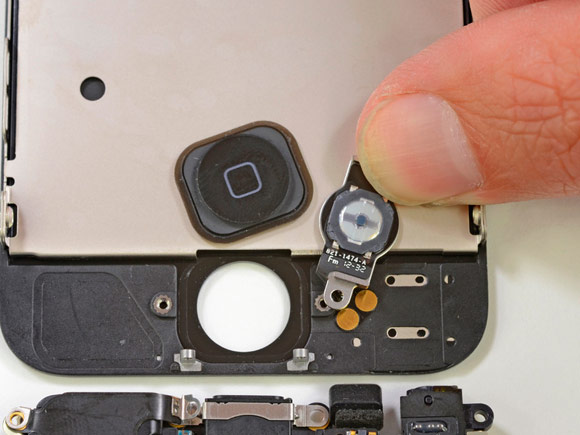

Конструкция кнопки Home теперь подразумевает опорный кронштейн,
который должен продлить срок её службы. Хочется верить, что отныне WD-40
не потребуется.

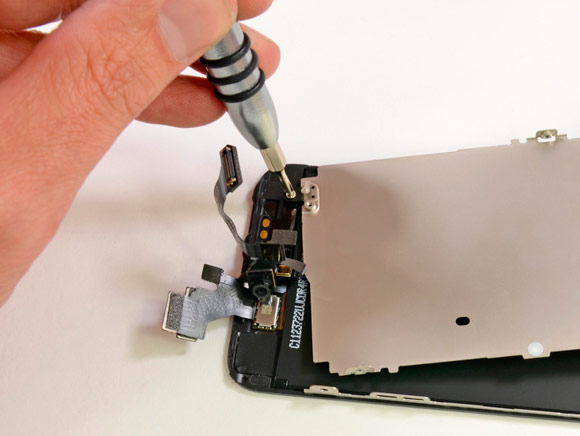

Позади дисплея лежит металлическая пластина во всю его площадь.
Пластина выполняет много функций: экранирование, отвод тепла и, быть
может, даже заземление.

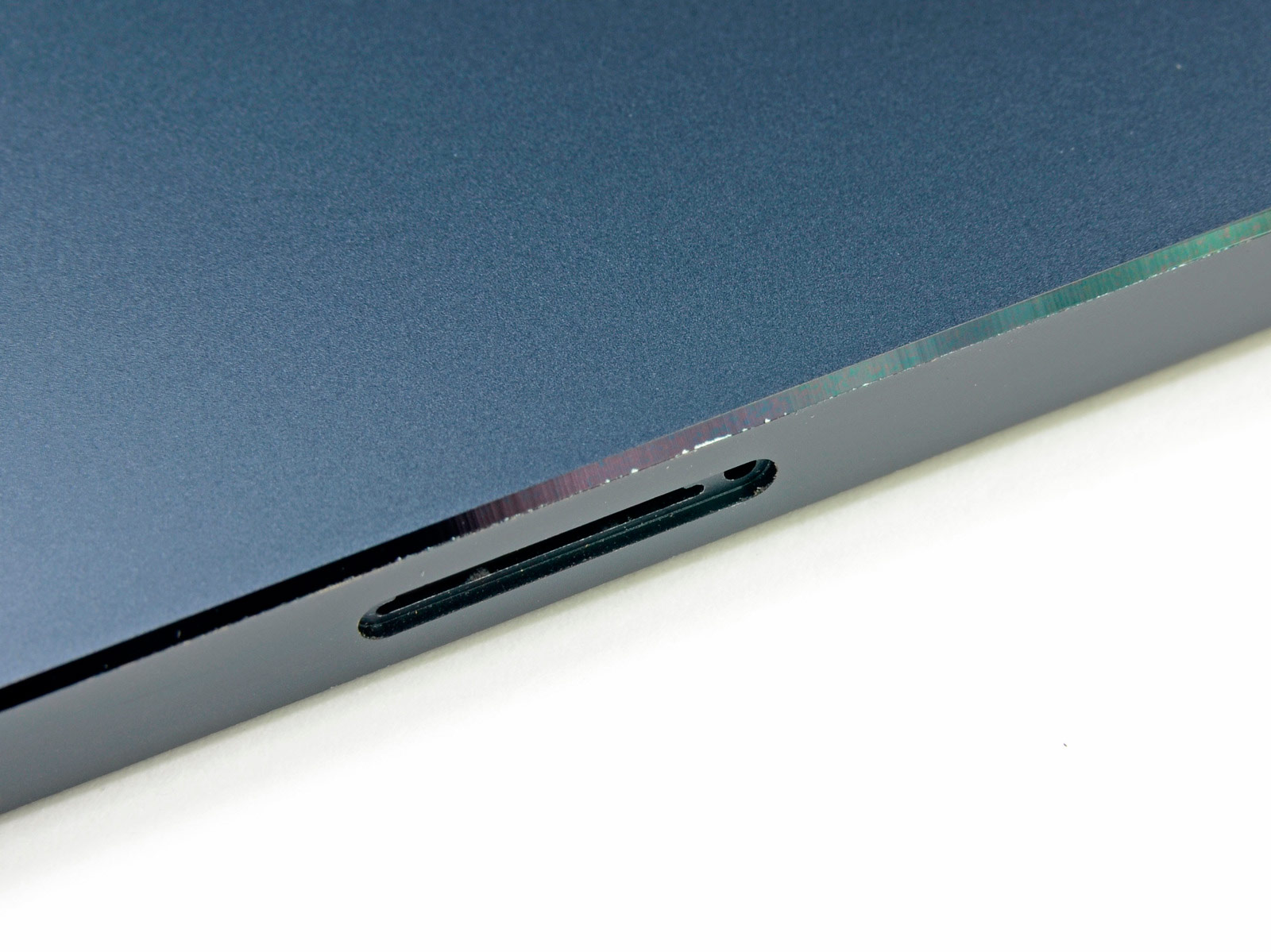

Вот то, о чём сейчас (в том числе — с подачи моего коллеги) так много говорят.
Проблему облезания краски уже окрестили «скаффгейтом» (от английского
«scuff» — «потёртость») по аналогии с «антеннагейтом» 2010 года. iFixit
говорят, что скошенные края действительно очень легко поцарапать.
Фотография кликабельна:

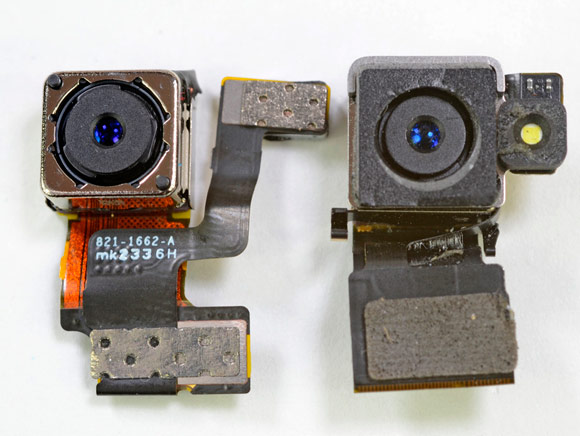

Слева — 8-мегапиксельная камера от iPhone 5, справа — она же от 4S. Apple
не лукавила насчёт уменьшившихся размеров модуля, а мы не лукавили насчёт
улучшенного качества снимков.

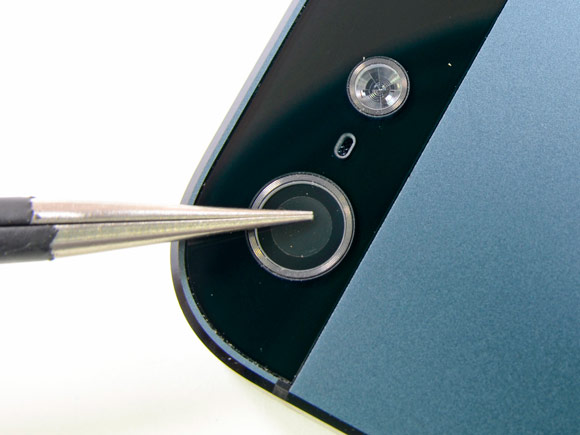

Поцарапать сапфировый глазок — задача не из лёгких. У iFixit не получилось.

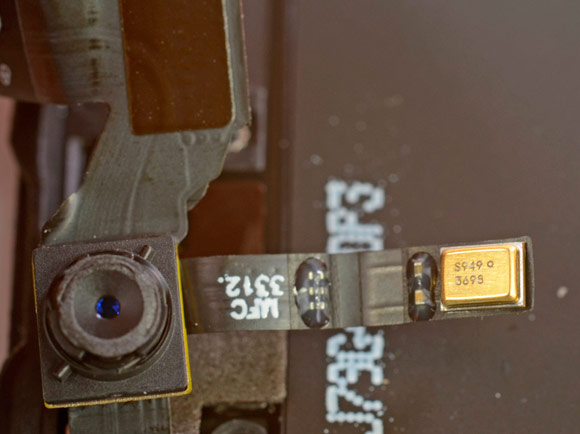

Напоследок взглянем на два шумоподавляющих микрофона. Сначала — на тот,
который спереди, рядом с фронтальной камерой.

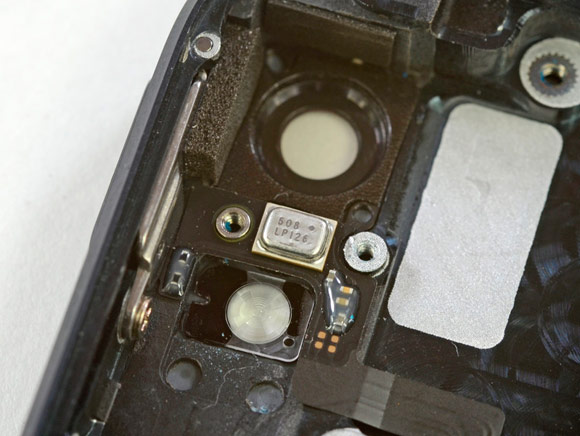

Затем — на тот, что сзади, между глазком основной камеры и вспышкой.
Прежде чем перейти к итогам, смотрим ролик с Мелиссой Годси, который
шустрые iFixit уже успели смонтировать.

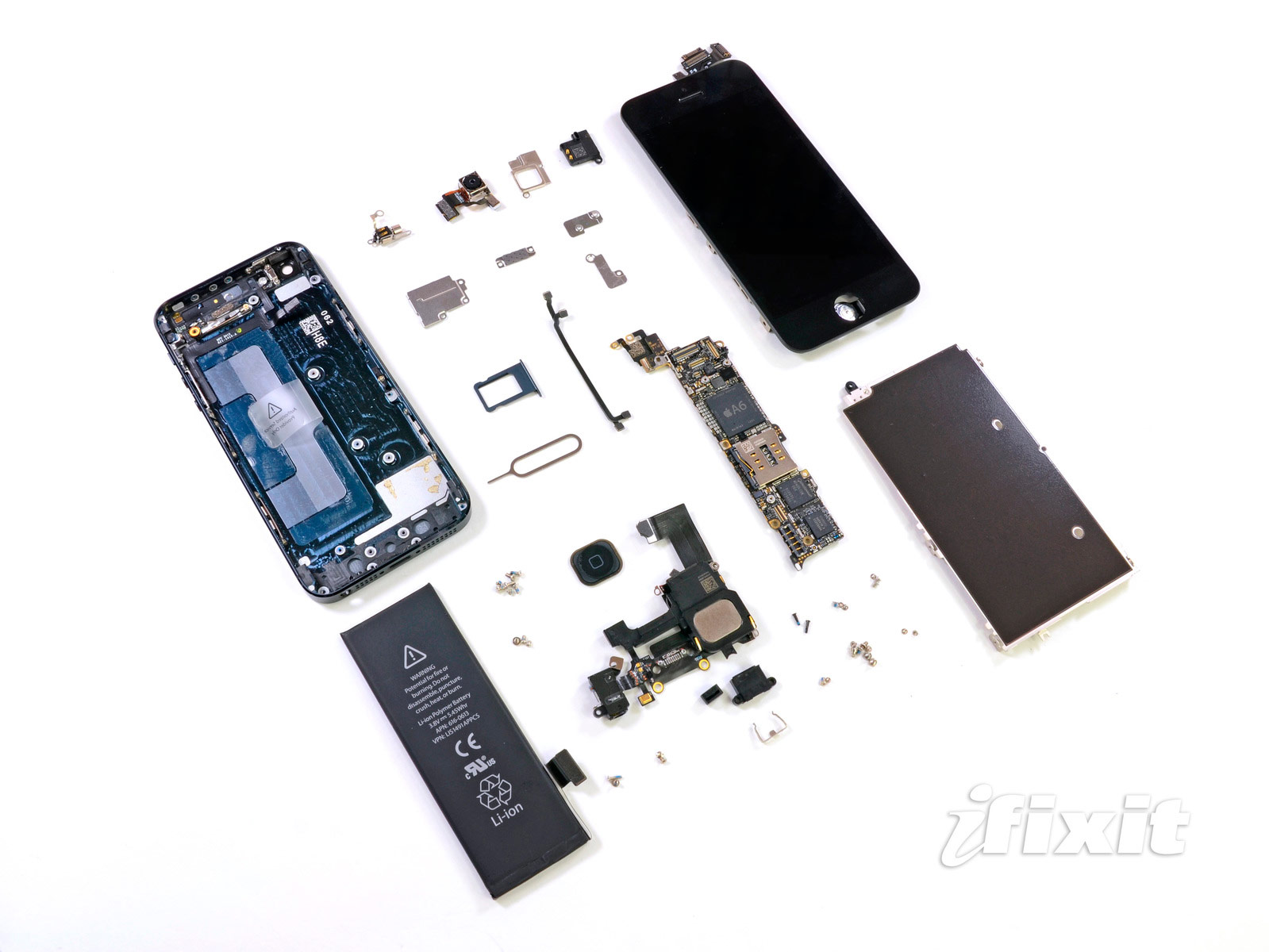

Из-за всех своих разборных преимуществ iPhone 5 получает семь баллов из
десяти по шкале ремонтопригодности. Могло бы быть больше, если бы Apple
не сосредоточила столько элементов на одном блоке с разъёмом Lightning —
по отдельности их не заменишь. И всё равно это прогресс по сравнению с шестью
баллами у 4S.
Источник: iphones.ru
